材質	SUS304（ステンレス）
板厚	t =0.5
作成日	2025年4月

エッフェル塔やピサの斜塔を作っていると、他の社員にも沢山の声をかけられ、リクエストされる事も増えてきました^ ^

先日、社長から通天閣は作られへんの？とリクエストがあったのですが、その時は構造が複雑で、展開する為の資料が少ないことからできないと答えていました。

しかし、[できない]を形にしてきたからこそ今の東條工業所があり、私達が働いている。

それを受け継ぐものとして[できない]はあってはならないと思い、挑戦してみました！

、、という事で、世界の塔3作目は＜通天閣＞です^ ^

50年以上、弊社を構えている大阪のシンボルだからこそ妥協は許されない！

そんなプレッシャーを感じながら展開作業に入りました笑

通天閣の航空写真や過去の資料、設計図から構造や比率を計算し、展開しました。

通天閣は年々リニューアルしているのですが、一番自分のイメージに近い2020年以前の構造をモチーフにしました。

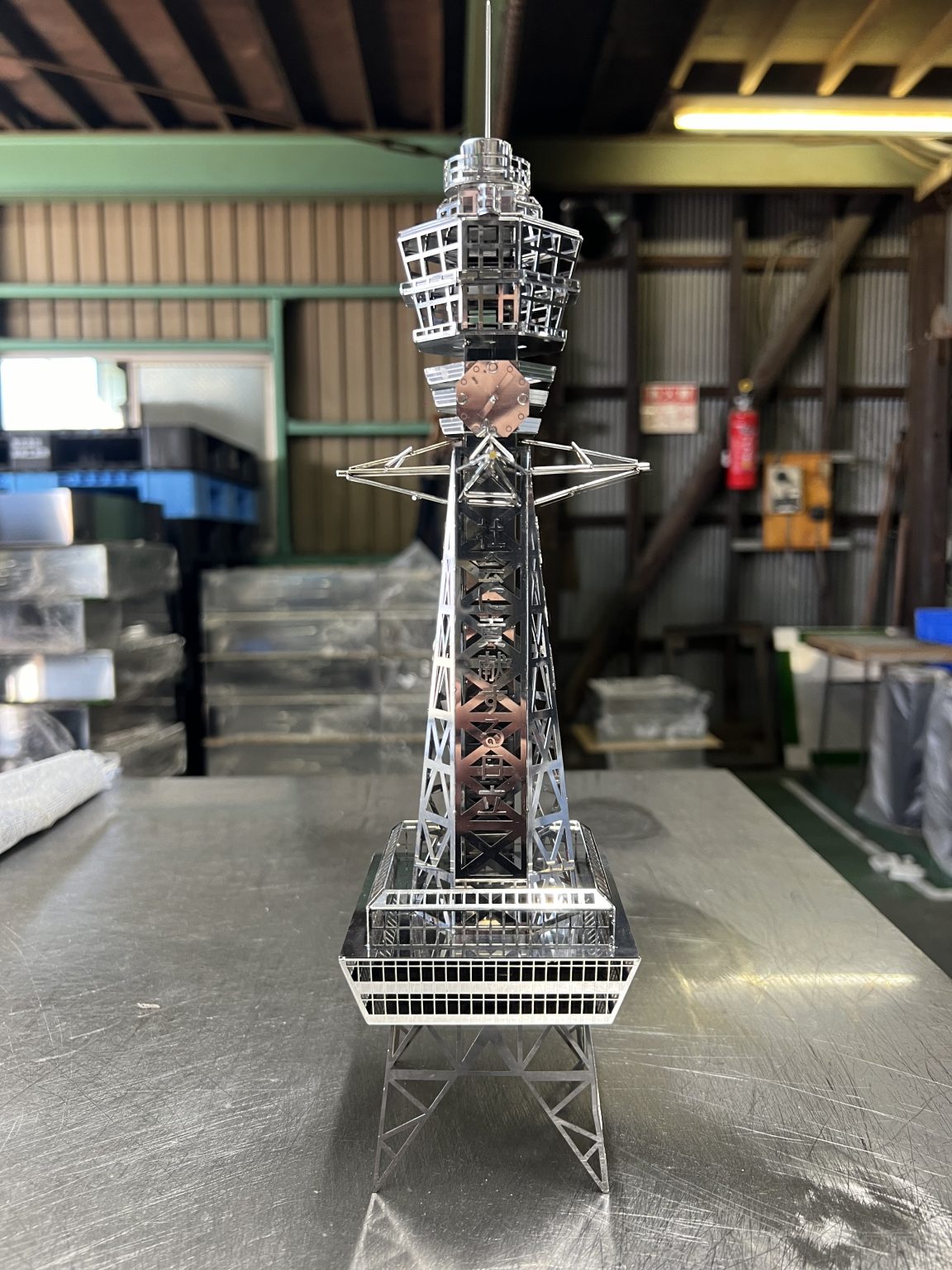

約300分の1サイズ(高さ約300mm)の通天閣になります＾＾

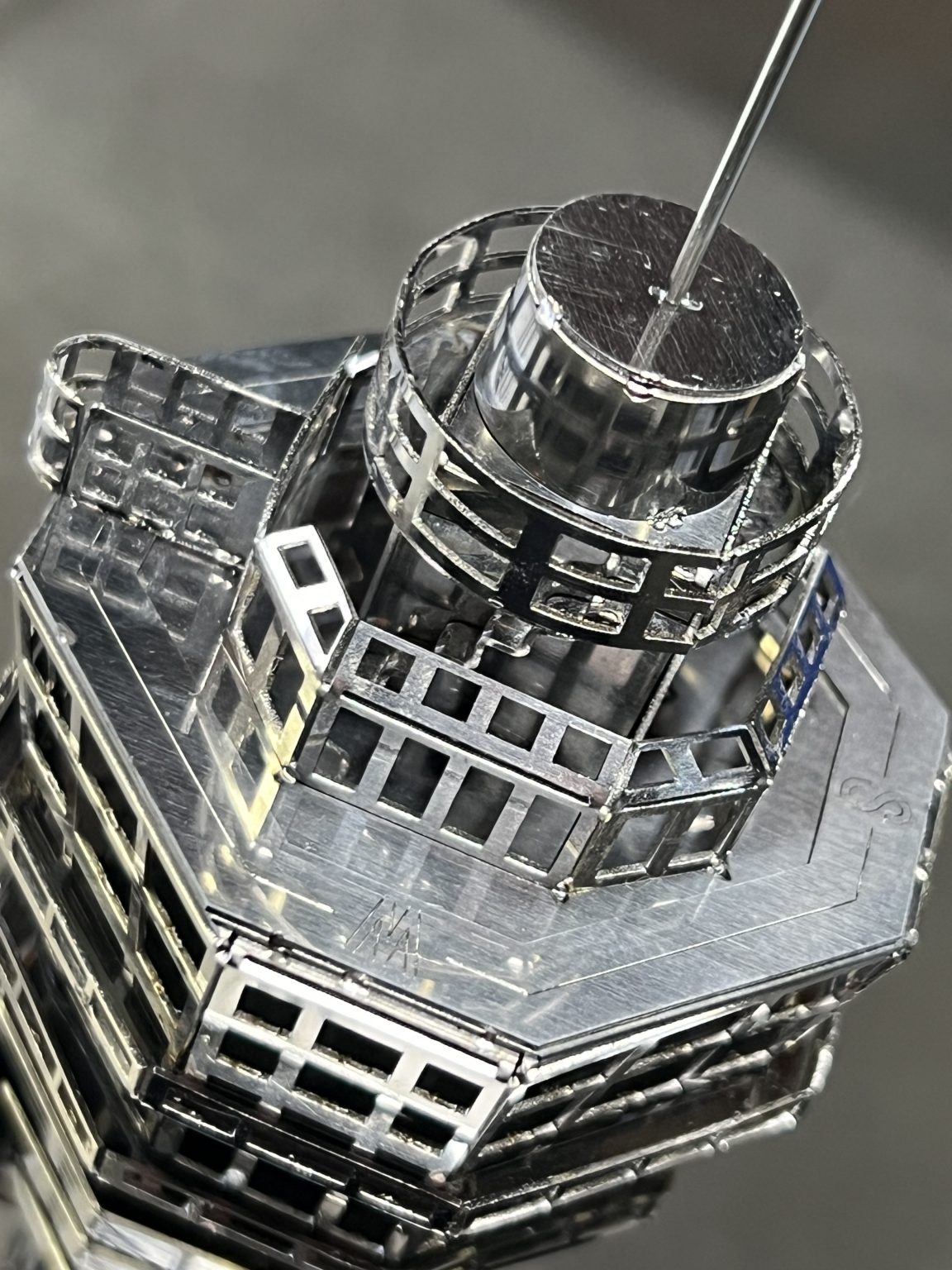

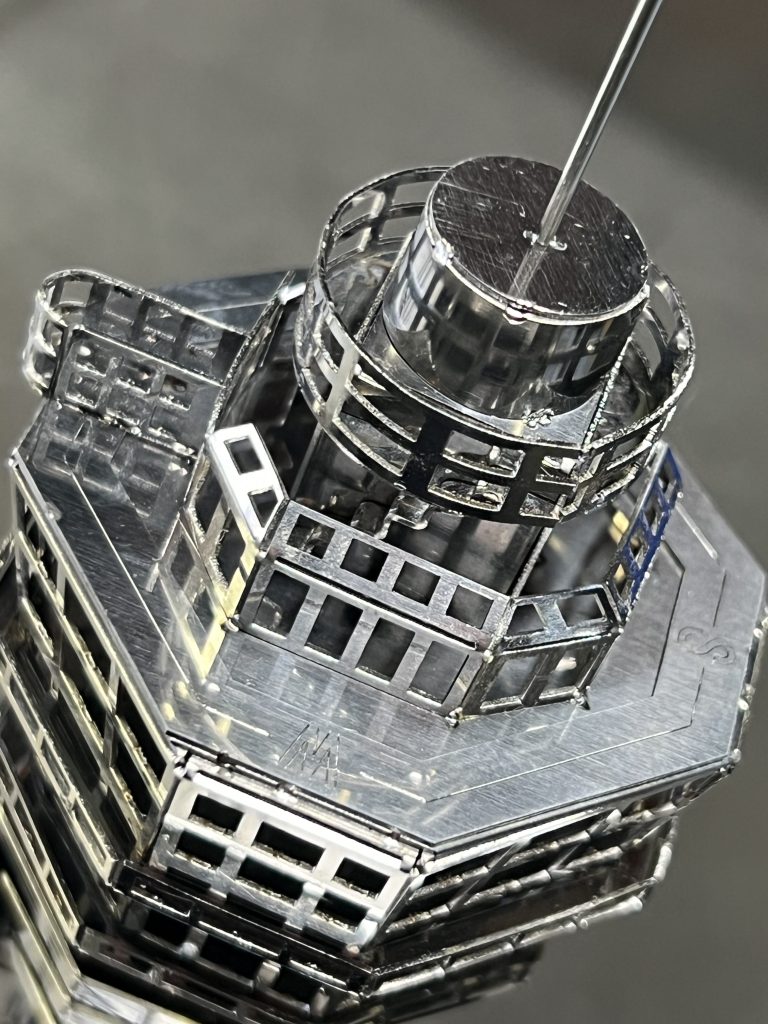

抜き工程では、展望窓の数が多いので、かなり微細な加工が必要でしたが、昨年導入したファイバーレーザー加工機にてそれを実現。

（窓枠を細かくしすぎて切断に一度失敗しております笑）

ブレーキでの曲げが困難な箇所は、ジョイントを使っての手曲げ加工、溶接はファイバーレーザー溶接機にて行いました。

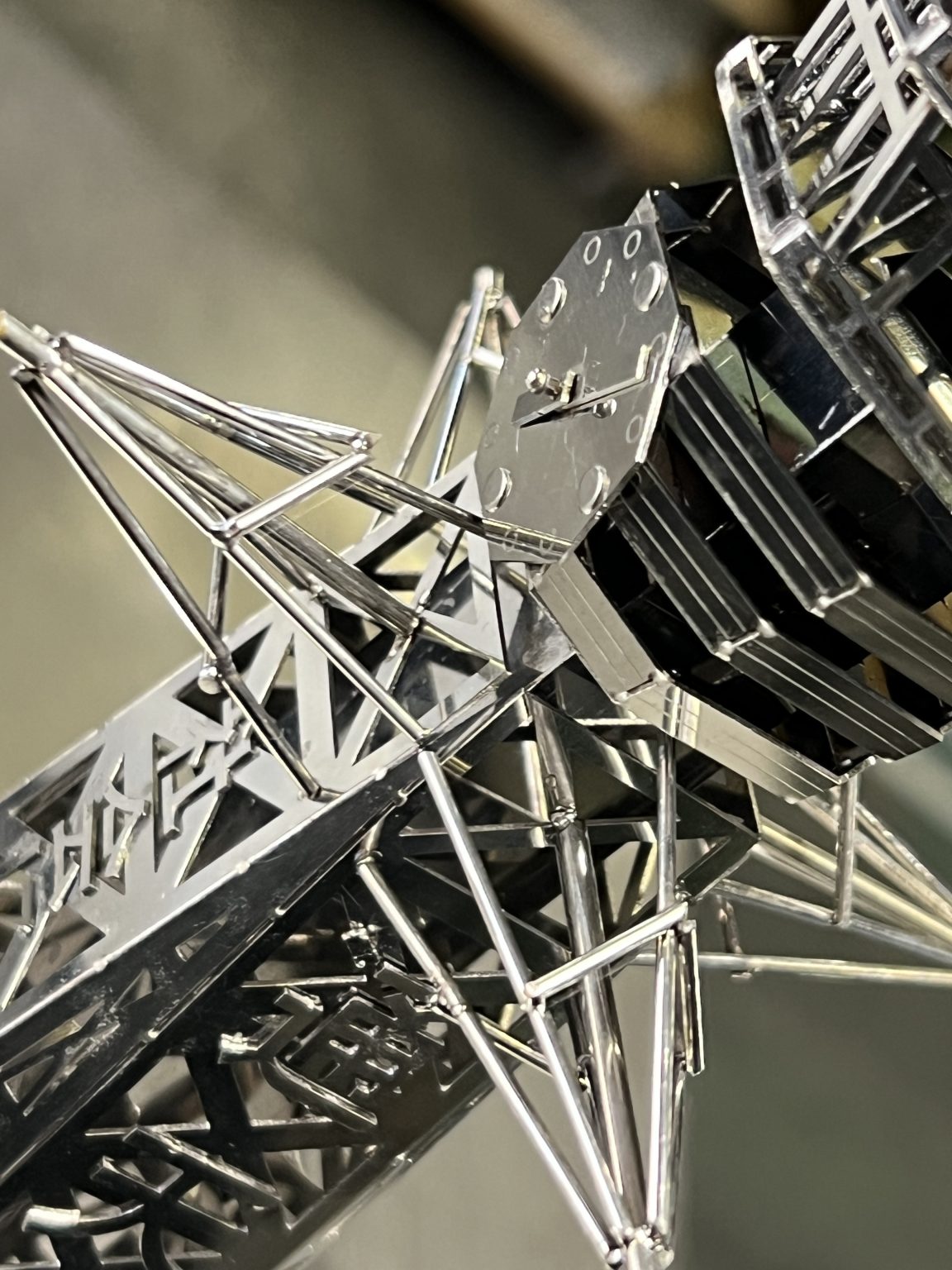

実物同様に、跳ね出し展望台や最上階へ行く階段、ネオン管の文字、腕部を再現するのに溶接面でかなり苦戦しました。

作るにあたって加工技術はもちろんですが、通天閣の歴史や構造を沢山学びました。

私自身、生まれも育ちも大阪ですが意外と知らない事が多く、良い経験になりました！

東條工業所はこれからも技術と知識をどんどん取り入れ、日々新しいことにチャレンジしていきます。
